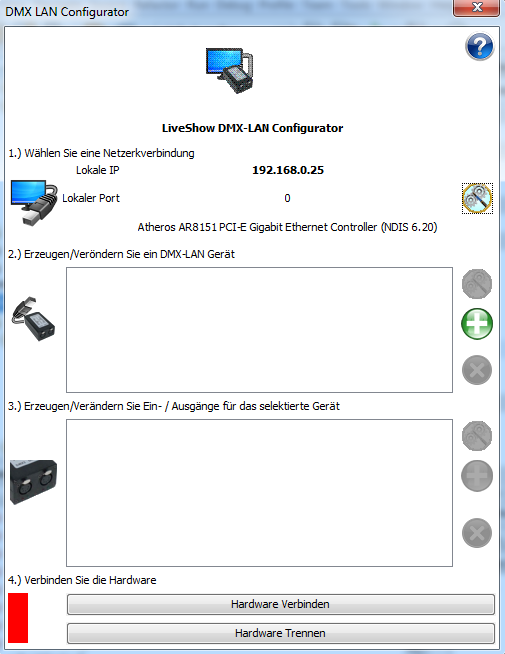

DMXLAN_Interface_Configuration

Hier können Sie LAN-Geräte einrichten, die über Protokolle wie ACN, ArtNet, etc. kommunizieren.

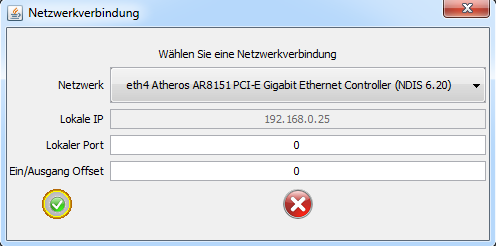

Schritt 1: Netzwerkauswahl

Sollte Ihr Rechner über mehrere Netzwerkkarten verfügen, so müssen Sie hier die Netzwerkkarte auswählen, mit der das LAN-Gerät verbunden ist.
Mit

öffnet sich eine Fenster, in dem Sie die Netzwerkkarte wählen können. Das Fenster öffnet sich etwas zeitverzögert, da erst alle Netzwerkkarten geprüft werden.

Netzwerk	In der nebenstehenden Liste können Sie ene Netzwerkkarte auswählen. Ist die Liste leer, so haben Sie eventuell keine Netzwerkverbindung, schliessen Sie Ihr LAN-Gerät an.
Lokale IP	Hier wird die IP-Adresse des Rechners für die gewählte Netzwerkarte angezeigt.
Lokaler Port	Die meisten LAN-Geräte verwenden sogeannte Multicast-IP-Adressen, wenn sie über Protokolle, wie ACN, ArtNet, etc. kommunizieren. Lassen Sie in diesem Fall den lokalen Port auf 0 stehen.
Ein/Ausgangs Offset	Manche Geräte lassen es zu einen Offset, für Ein- und Ausgänge einzustellen. Ist in Ihrem LAN-Gerät ein Offset eingetragen, so tragen Sie in auch hier ein. Der Standard ist 0.
	Bestätigt Ihre Einstellungen und schließt das Fenster.
	Verwirft Ihre Einstellungen und schließt das Fenster.

Schritt 2: Ein DMX LAN Gerät erzeugen

Da dieser DMX LAN Interface Configurator mehrere DMX LAN Geräte konfigurieren und verwalten kann, müssen Sie hier erst mal ein LAN-Gerät erzeugen.
Haben Sie z.B. mehrere Sandbox-Geräte, die an derselben Netzwerkkarte angeschlossen sind, so könnten Sie hier für jedes Sandbox-Gerät ein DMX LAN Gerät erzeugen.

	Fügt ein neues DMX LAN Gerät hinzu.
	Löscht das ausgewählte DMX LAN Gerät aus der Liste.
	Öffnet ein Fenster für das ausgewählte DMX LAN Gerät, in dem Sie einen Namen für das Gerät eingeben können.

Schritt 3: Ein- und Ausgänge konfigurieren

Hier können Sie Ein- und Ausgänge festlegen. Manche Geräte besitzen mehrere Ein- bzw. Ausgänge, die sich manchmal auch zwischen Ein- und Ausgang umschalten lassen. Hier müssen Sie Ein- und Ausgänge erzeugen und konfigurieren, wie sie altuell in Ihrem Gerät eingestellt sind.

	Fügt einen neuen Ein-/Ausgang zu dem ausgewählten DMX LAN Gerät hinzu.
	Löscht das ausgewählten Ein-/Ausgang aus der Liste.
	Öffnet ein Fenster, in dem Sie den Ein-/Ausgang konfigurieren können.

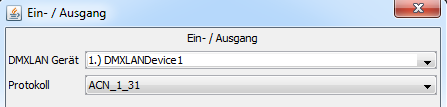

Das Konfigurationsfenster für Ein-/Ausgänge

a) Auswahl des Protokolls

DMXLAN Gerät	Hier wählen Sie das zugehörige DMX LAN Gerät aus (Die Auswahlliste entspricht der oben erklärten Liste).
Protokoll	Hier wählen Sie das Protokoll für den Ein-/Ausgang aus. (In Ihrem Gerät muss dasselbe Protokoll eingestellt sein.)

b) Konfigurieren des Protokolls für den Ein-/Ausgang
Für jedes Protokoll, wie ACN, ArtNet etc müssen Sie bestimmte Einstellungen festlegen:

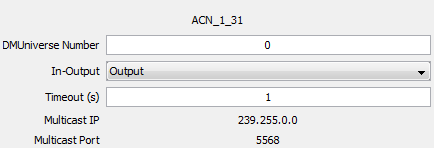

ACN 1.31
Das ACN 1.31 Protokoll ist eine vereinfachtes ACN-Protokoll, das zum reinen Übertragen (Streamen) von DMX-Werten verwendet wird.

DMXUniversum Nummer	Das ACN 1.31 Protokoll nummeriert die DMXUniversen durch, beginnend bei 1. Diese Einstellung gibt es auch bei Ihrem DMX LAN.Gerät. Hier müssen Sie die DMXUniverum Nummer eintragen, wie sie bei Ihrem DMX LAN.Gerät eingestellt ist.
Ein- / Ausgang?	Hier legen Sie fest ob es sich um einen Eingang (Input) oder einen Ausgang (Output handelt). Es muss dieselbe Einstellung wie in Ihrem DMX LAN.Gerät getroffen werden.
Timeout(s)	ACN 1.31 überprüft in regelmäßigen Abständen, ob die Kommunikation noch steht. Dieser Abstand kann hier in Sekunden eingestellt werden und sollte mit eingestellten Wert in Ihrem DMX LAN.Gerät übereinstimmen.
Multicast IP	Dies ist eine durch ACN fest vorgebenen Multicast-IP Adresse
Multicast Port	Dies ist eine durch ACN festgelegte Port Nummer.

Schritt 4: Verbinden der Hardware

Hardware verbinden	Verbindet alle Ein-/Ausgänge mit der Hardware
Hardware trennen	Trennt alle Ein-/Ausgänge
	Statusanzeige: ROT: Die Ein-Ausgänge sind nicht verbunden. GRÜN: Die Ein-Ausgänge sind verbunden. (wenigsten technisch über das Netzwerk, es kann nicht überprüft werden ob Ihre Einstellungen mit den Einstellungen in Ihren DMX LAN Geräten übereinstimmt)
